離心管主要用玻璃、塑料和不銹鋼制成，塑料離心管常用材料有聚乙烯（PE），聚碳酸酯（PC），聚丙烯（PP）等，其中PP管性能較好。塑料離心管的優點是透明（或半透明），硬度小，可用穿刺法取出梯度。缺點是易變形，抗有機溶劑腐蝕性差，使用壽命短。

臺式低速離心機TDZ5

　　 不銹鋼管強度大，不變形，能抗熱，抗凍，抗化學腐蝕。但用時也應避免接觸強腐蝕性的化學藥品，如強酸、強堿等。 塑料離心管都有管蓋，離心前管蓋必須蓋嚴，倒置不漏液。

管蓋有三種作用：

①防止樣品外泄。用于有放射性或強腐蝕性的樣品時，這點尤其重要。

②防止樣品揮發。

③支持離心管，防止離心管變形。

使用玻璃管時離心力不宜過大,需要墊橡膠墊,防止管子破碎,高速離心機一般不選用玻璃管.

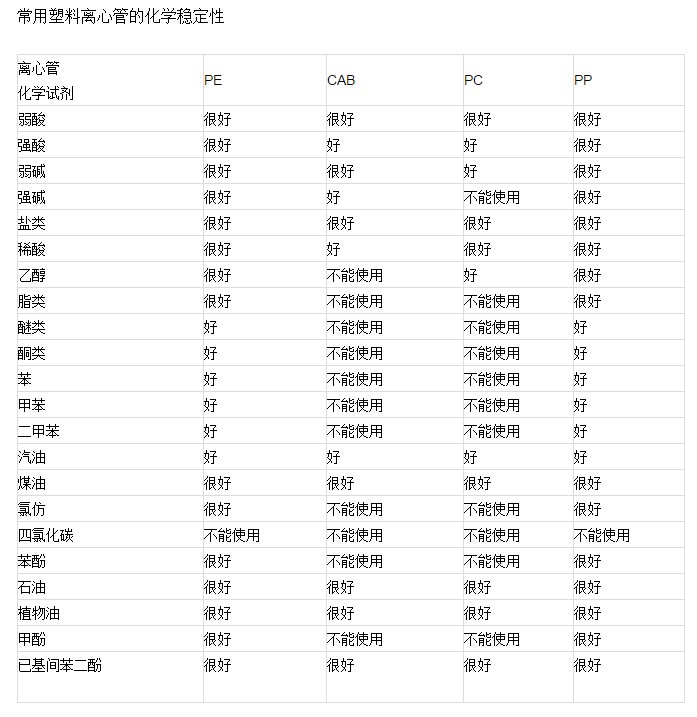

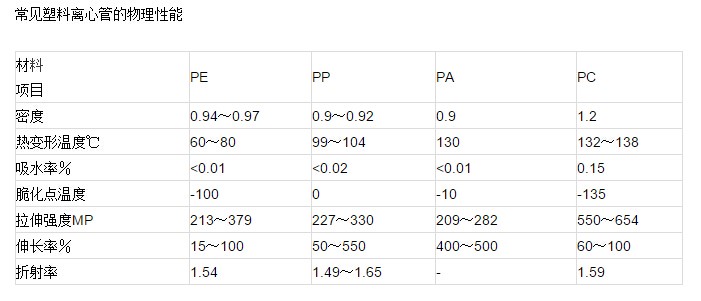

離心管(瓶)的材料、物理特性和化學穩定性見下表：

　　離心管材料
PP（聚丙烯Polypropylene）：半透明，化學及溫度穩定性較好，但是在低溫下會變脆，所以在離心時不要在4℃以下。
PC (聚碳酸酯Polycarbonate)：透明度較好，硬度大，可以高溫消毒，但不耐強酸強堿以及一些有機溶劑如酒精之類。主要用于5萬轉以上的超高速離心。
PE（聚乙烯Polyethylene）：不透明。和丙酮、醋酸、鹽酸等不反應，較為穩定，高溫下容易變軟。
PA（聚酰胺Polyallomer）：這種材質是PP和PE材質的聚合物，半透明，化學性質非常穩定，但不耐高溫。
PS（聚苯乙烯）：透明，硬度大，對大多數的水溶液穩定，但是會被多種有機物腐蝕，多用于低速離心，而且一般是一次性使用。
PF（聚氟）：半透明，可以低溫使用，如果是-100℃～-140℃下的實驗環境，就可以用這種材質的離心管。
CAB（醋酸丁酯纖維素Cellulose）：透明，可用于較稀的酸、堿、鹽，以及酒精、蔗糖的梯度測定。

　　二、離心機控制系統
　　 離心機都采用了微電腦控制系統，這些控制系統不但能確保離心機安全的運行還能自動完成工作任務。現在很多離心機都有較好的人性化的控制系統．比如：轉子識別功能，安全鎖功能，故障提示功能，加速和減速曲線等等。
除以上幾點之外還要注意一些細節和必要的配件。離心機的主要部件是電機，電機分為帶碳刷電機和無碳刷電機，前者已經淘汰，現在的離心機都是無碳刷電機，有的電機還帶有剎車功能。冷凍離心機在制冷方面也有區別，現在環保的技術當然是無氟制冷。除此之外還要考慮噪音問題，盡量選擇噪音較小的離心機，這樣能保持舒適的實驗環境。在配件方面也要謹慎，有些實驗要用特殊的離心機，冷凍離心機都有額定的溫度范圍。離心機在高速運轉的時候所產生熱量和離心機的制冷系統平衡在一定溫度(一般冷凍離心的樣品需要保持在3℃一8℃)，具體能達到多少也和轉子有關，這一點也要詳細咨詢產品銷售人員和生產廠的有關技術人員。

TGL20MW臺式大容量高速冷凍離心機

　　三.離心機使用的不銹鋼
304（0Cr18Ni9Ti）是一種通用性的不銹鋼，它廣泛地用于制作要求良好綜合性能（耐腐蝕和成型性）的設備和機件。
301（1Cr17Ni7）不銹鋼在形變時呈現出明顯的加工硬化現象，被用于要求較高強度的各種場合。
302不銹鋼實質上就是含碳量更高的304不銹鋼的變種，通過冷軋可使其獲得較高的強度。
302B是一種含硅量較高的不銹鋼，它具有較高的抗高溫氧化性能。
303和303Se是分別含有硫和硒的易切削不銹鋼，用于主要要求易切削和表而光浩度高的場合。303Se不銹鋼也用于制作需要熱鐓的機件，因為在這類條件下，這種不銹鋼具有良好的可熱加工性。
304L（0Cr19Ni10）是碳含量較低的304不銹鋼的變種，用于需要焊接的場合。較低的碳含量使得在*近焊縫的熱影響區中所析出的碳化物減至最少，而碳化物的析出可能導致不銹鋼在某些環境中產生晶間腐蝕（焊接侵蝕）。
304N是一種含氮的不銹鋼，加氮是為了提高鋼的強度。
305和384不銹鋼含有較高的鎳，其加工硬化率低，適用于對冷成型性要求高的各種場合。
308不銹鋼用于制作焊條。
309、310、314及330不銹鋼的鎳、鉻含量都比較高，為的是提高鋼在高溫下的抗氧化性能和蠕變強度。而30S5和310S乃是309和310不銹鋼的變種，所不同者只是碳含量較低，為的是使焊縫附近所析出的碳化物減至最少。330不銹鋼有著特別高的抗滲碳能力和抗熱震性．
316（0Cr17Ni12Mo2）和317型不銹鋼含有鋁，因而在海洋和化學工業環境中的抗點腐蝕能力大大地優于304不銹鋼。其中，316型不銹鋼由變種包括低碳不銹鋼316L（0Cr17Ni14Mo2）、含氮的高強度不銹鋼316N以及合硫量較高的易切削不銹鋼316F。
321（0Cr18Ni11Ti）、347（0Cr18Ni11Nb）及348是分別以鈦，鈮加鉭、鈮穩定化的不銹鋼，適宜作高溫下使用的焊接構件。348是一種適用于核動力工業的不銹鋼，對鉭和鉆的合量有著一定的限制。
　　不同元素對鋼材性能的影響
（1）碳；含碳量越高，剛的硬度就越高，但是它的可塑性和韌性就越差．
（2）硫；是鋼中的有害雜物，含硫較高的鋼在高溫進行壓力加工時，容易脆裂，通常叫作熱脆性．
（3）磷；能使鋼的可塑性及韌性明顯下降，特別的在低溫下更為嚴重，這種現象叫作冷脆性．在優質鋼中，硫和磷要嚴格控制．但從另方面看，在低碳鋼中含有較高的硫和磷，能使其切削易斷，對改善鋼的可切削性是有利的．
（4）錳；能提高鋼的強度，能消弱和消除硫的不良影響，并能提高鋼的淬透性，含錳量很高的高合金鋼（高錳鋼）具有良好的耐磨性和其它的物理性能．
（5）硅；它可以提高鋼的硬度，但是可塑性和韌性下降，電工用的鋼中含有一定量的硅，能改善軟磁性能
（6）鎢；能提高鋼的紅硬性和熱強性，并能提高鋼的耐磨性．
（7）鉻；能提高鋼的淬透性和耐磨性，能改善鋼的抗腐蝕能力和抗氧化作用．
（8）釩；能細化鋼的晶粒組織，提高鋼的強度，韌性和耐磨性．當它在高溫熔入奧氏體時，可增加鋼的淬透性；反之，當它在碳化物形態存在時，就會降低它的淬透性．
（9）鉬；可明顯的提高鋼的淬透性和熱強性，防止回火脆性，提高剩磁和嬌頑力．
（10）鈦；能細化鋼的晶粒組織，從而提高鋼的強度和韌性．在不銹鋼中，鈦能消除或減輕鋼的晶間腐蝕現象．
（11）鎳；能提高鋼的強度和韌性，提高淬透性．含量高時，可顯著改變鋼和合金的一些物理性能，提高鋼的抗腐蝕能力．
（12）硼；當鋼中含有微量的（0.001－0.005％）硼時，鋼的淬透性可以成倍的提高．
（13）鋁；能細化鋼的晶粒組織，阻抑低碳鋼的時效．提高鋼在低溫下的韌性，還能提高鋼的抗氧化性，提高鋼的耐磨性和疲勞強度等．
（14）銅；它的突出作用是改善普通低合金鋼的抗大氣腐蝕性能，特別是和磷配合使用時更為明顯．
